ROD END JOINT BEARINGS
Bearing NO. | Dimensions (mm) | Weight (kg) | |||||||
d | d3 | B | C1 | L1 | d2 | h | L2 | ||

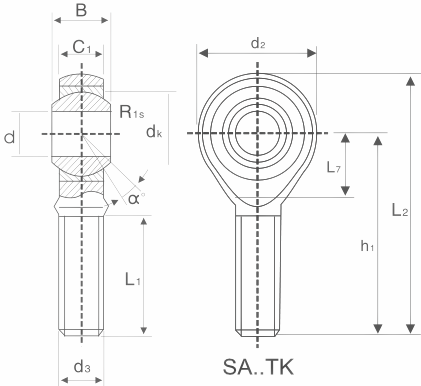

SA..TK Series | |||||||||
SA 5 T/K | 5 | M5x0.8 | 8 | 6 | 19 | 18 | 33 | 42 | 0.013 |
SA 6 T/K | 6 | M6x1.0 | 9 | 6.75 | 21 | 20 | 36 | 46 | 0.020 |
SA 8 T/K | 8 | M8x1.25 | 12 | 9 | 25 | 24 | 42 | 54 | 0.038 |
SA 10 T/K | 10 | M10x1.5 | 14 | 10.5 | 28 | 28 | 48 | 62 | 0.055 |
SA 12 T/K | 12 | M12x1.75 | 16 | 12 | 32 | 32 | 54 | 70 | 0.085 |
SA 14 T/K | 14 | M14x2.0 | 19 | 13.5 | 36 | 36 | 60 | 78 | 0.14 |
SA 16 T/K | 16 | M16x2.0 | 21 | 15 | 37 | 40 | 66 | 87 | 0.21 |
SA 18 T/K | 18 | M18x1.5 | 23 | 16.5 | 41 | 44 | 72 | 94 | 0.28 |
SA 20 T/K | 20 | M20x1.5 | 25 | 18 | 45 | 50 | 78 | 103 | 0.38 |
SA 22 T/K | 22 | M22x1.5 | 28 | 20 | 48 | 54 | 84 | 111 | 0.48 |
SA 25 T/K | 25 | M24x2.0 | 31 | 22 | 55 | 60 | 94 | 124 | 0.64 |
SA 28 T/K | 28 | M27x2.0 | 35 | 24 | 62 | 66 | 103 | 136 | 0.80 |
SA 30 T/K | 30 | M30x2.0 | 37 | 25 | 66 | 70 | 110 | 145 | 1.10 |
SA 35 T/K | 35 | M36x2.0 | 43 | 28 | 85 | 81 | 140 | 180.5 | 1.64 |
SA 40 T/K | 40 | M42x2.0 | 49 | 33 | 90 | 91 | 150 | 195.5 | 2.30 |
SA 50 T/K | 50 | M48x2.0 | 60 | 45 | 105 | 117 | 185 | 243.5 | 4.80 |

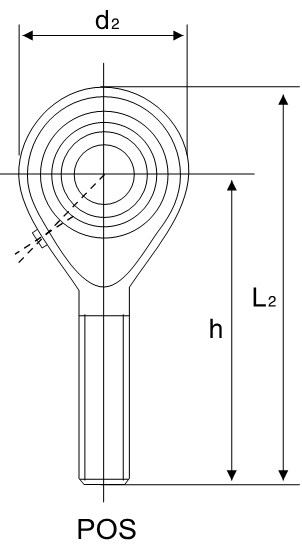

POS Series | |||||||||
POS 5 | 5 | M5x0.8 | 8 | 6 | 19 | 18 | 33 | 42 | 0.013 |
POS 6 | 6 | M6x1.0 | 9 | 6.75 | 21 | 20 | 36 | 46 | 0.020 |
POS 8 | 8 | M8x1.25 | 12 | 9 | 25 | 24 | 42 | 54 | 0.038 |
POS 10 | 10 | M10x1.5 | 14 | 10.5 | 28 | 28 | 48 | 62 | 0.055 |
POS 12 | 12 | M12x1.75 | 16 | 12 | 32 | 32 | 54 | 70 | 0.085 |
POS 14 | 14 | M14x2.0 | 19 | 13.5 | 36 | 36 | 60 | 78 | 0.14 |
POS 16 | 16 | M16x2.0 | 21 | 15 | 37 | 40 | 66 | 87 | 0.21 |
POS 18 | 18 | M18x1.5 | 23 | 16.5 | 41 | 44 | 72 | 94 | 0.28 |
POS 20 | 20 | M20x1.5 | 25 | 18 | 45 | 50 | 78 | 103 | 0.38 |
POS 22 | 22 | M22x1.5 | 28 | 20 | 48 | 54 | 84 | 111 | 0.48 |
POS 25 | 25 | M24x2.0 | 31 | 22 | 55 | 60 | 94 | 124 | 0.64 |
POS 28 | 28 | M27x2.0 | 35 | 24 | 62 | 66 | 103 | 136 | 0.80 |
POS 30 | 30 | M30x2.0 | 37 | 25 | 66 | 70 | 110 | 145 | 1.10 |
